激光引伸计的优势
- 适用于不断变化的温度范围和环境条件（空气、真空、惰性气体等）
- 广泛适用于各种材料：金属、耐火材料、陶瓷、石墨、玻璃
- 各种各样的试样形状和尺寸，包括敏感试样和迷你试样（初始标距长度为1.5 mm）
- 非接触式应变测量：对试样无影响，免维护
- 不需要试样标记：节省成本和时间
- 在微观和宏观测量范围内的精度和准确性都很高
- 补偿横向试样移动（平面外）
- 符合高温试验的所有标准要求，例如ISO 6892-2、ASTM E21、DIN EN 2002-002

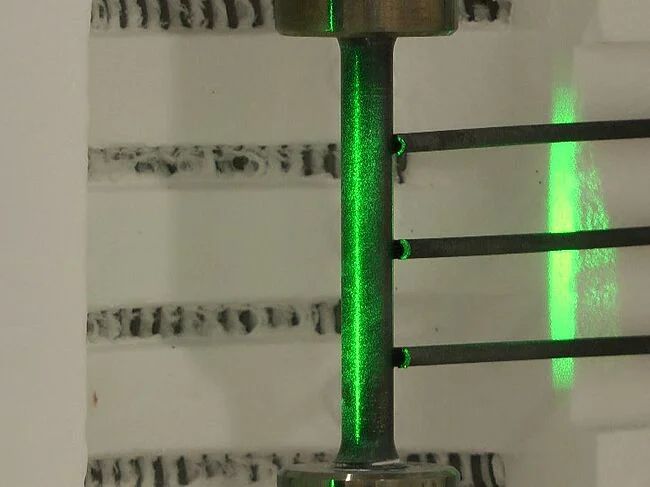

测量无需标记且不影响试样
由于其独特的技术，激光引伸计不需要试样标记。由于环境条件和高温，在环境试验箱、高温炉甚至真空室中贴测量标记将非常困难。使用laserXtens可以省去这项工作，从而节省时间和成本，尤其是在试样测试效率较高的情况下。
由于非接触式应变测量，laserXtens与试样没有机械接触，而且不会用激光影响试样。这种优势对于敏感试样和高温情况尤其有利。达到最佳匹配效果的高温部件（如laserXtens、温控单元、试样温度测量等）即使在恶劣的环境条件下，也能保证可靠的测试结果。高温炉、真空室和环境试验箱可以在整个试验过程中保持封闭状态。激光引伸计通过炉口或玻璃窗从外部测量试样应变。
用于高温试验的激光引伸计
laserXtens 2-120 HP/TZ |
laserXtens 1-32 HP/TZ |
|
|---|---|---|
| 温度范围 | -80 °C 至 +1,600 °C | -80 °C 至 +2,000 °C |
| 温度控制 |
|
|
| 典型应用 |
|
|
| 典型标准 |
|
|
| Number of cameras（摄像机数量） | 2 | 1 |
| 量程 | 最大120 mm | 最大32 mm |
| 精度等级 符合EN ISO 9513标准 |
0.5 | 0.5 |
| 激光 | 绿色 | 绿色和蓝色 |
用于高温试验的激光引伸计应用

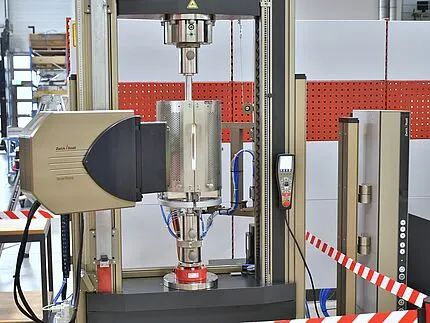

用于标准HT试样的laserXtens
laserXtens与高温炉相结合，可在空气中进行可靠的高温试验，试验温度高达+1,200 °C。
用于高试样测试效率的laserXtens
laserXtens非常适合与多个熔炉和最多具有6个熔炉的转塔解决方案一起使用。在这种情况下，一个laserXtens就足以测量应变。

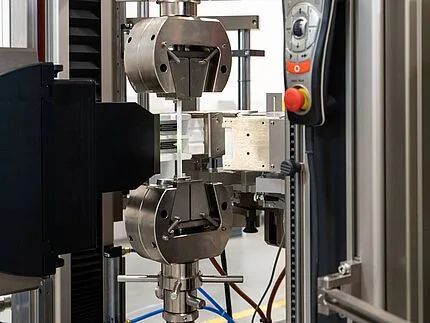

用于较宽温度范围的laserXtens
激光引伸计可与不同的高温炉结合使用，例如最高+1,400 °C的小型熔炉，这要归功于可调通道。

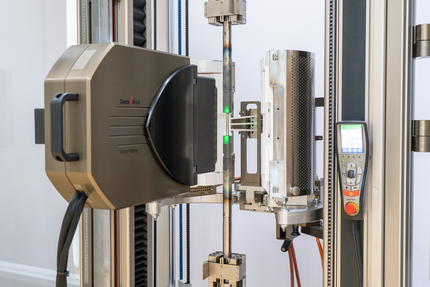

用于热室应用的laserXtens
laserXtens可以在testXpert中通过单击自动进出试验区域。这意味着它也可以用于热室等重要环境。

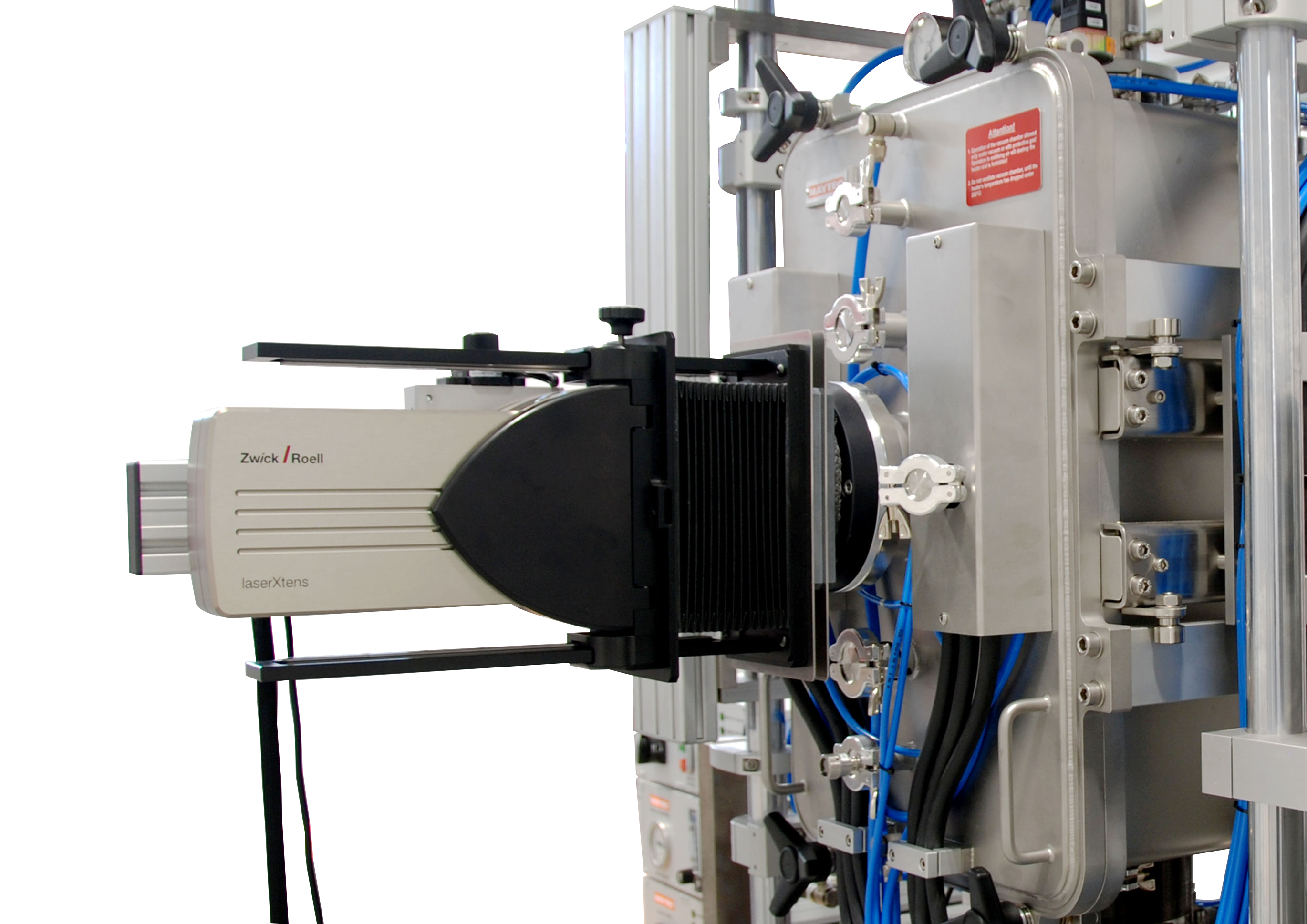

用于超高温度的laserXtens
激光引伸计可与不同的真空室结合使用，在真空和惰性气体环境中高达+2,000 °C的条件下测量试样应变。

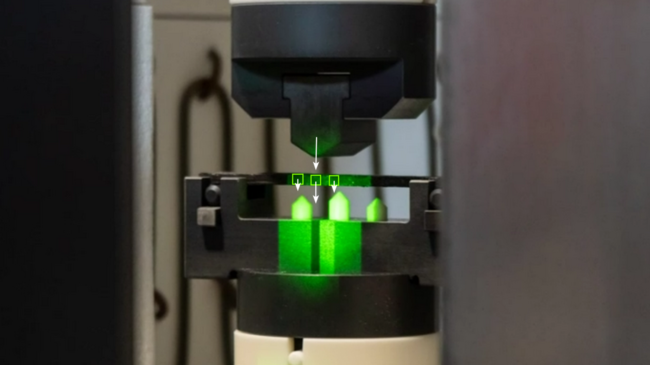

用于迷你试样的laserXtens
激光引伸计用于测试迷你试样，其初始标距长度为1.5 mm，在室温和高温下均具有最大精度。

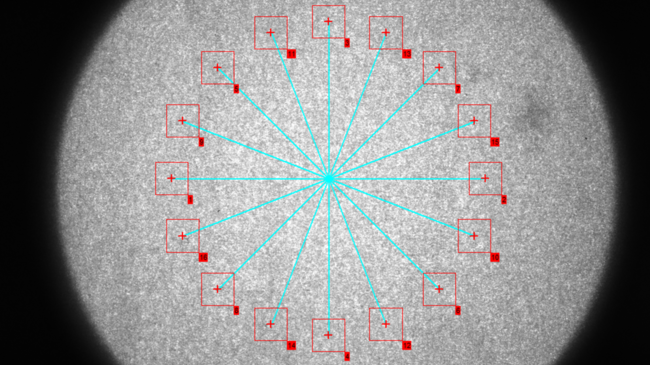

应变分布：每个试样都很重要
标距长度范围之外的断裂会导致试样制备和重新测试的成本和时间增加。应变分布选项可以避免这种情况。
在试验期间，测试软件会自动在断裂点周围对称放置标距长度。
ISO 6892-1附录I提供的验证标距长度以外断裂的变通方法也可通过我们的软件轻松激活；根据标准规范自动、实时进行计算和验证。无需像以前那样手动测量和重新计算试样。

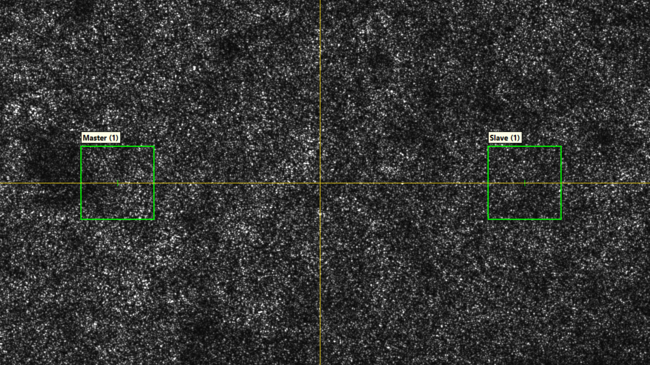

测试重新运行：重新计算，而不是重新测试
测试重新运行功能可用于使用修改后的初始标距长度虚拟重复和重新计算该测试。您可以节省试样准备和测试的时间，还可以对同一试样进行不同的评估。
在试验期间，测试软件会记录图像序列。之后，您可以使用这些图像序列根据需要更改初始标距长度的大小和位置。点击一下即可开始重新计算，所有特性值都将根据新标距长度重新进行计算。每次重新计算都会单独显示，比较起来简单明了。
激光引伸计相关产品
激光引伸计laserXtens 2-120 HP/TZ
激光引伸计laserXtens 1-32 HP/TZ
激光引伸计
暂无数据
| 型號 | 雙軸2501-2夾式延伸計 | |
|---|---|---|
| 項目編號 | 10449601 | |
| 測量系統 | 雙面應變計系統 | |
| 測量行程 | ||
| 拉伸 | 1.2 | mm |
| 壓縮 | 0.5 | mm |
| 適用於寬度變化的測量行程 | ±0.5 | mm |
| 起始標距L0 | 25 | mm |
| 試片尺寸 | ||
| 圓柱形試片（Ø） | 最高至38 | mm |
| 平板試片寬度，最大 | 60 | mm |
| 平板試片厚度，最大 | 34 | mm |
| 測量值解析度 | 取決於電子測量控制系統，請參見電子測量控制系統解析度 | |
| 準確度（符合EN ISO 9513標準） | ||
| -55 ...+100 °C | 0.5級 | |
| -70 ...+175 °C | 1級 | |
| 環境溫度 | -70 ...+175 | °C |
| 總高度 | 39 | mm |
| 大約重量 | 200 | g |
| 感測器數量 | 3 | |
| 輸出訊號類型（伸長量） | 平均值 | |
| 輸出訊號類型（寬度變化） | 單一訊號 | |
- 需要2個USC模組
| 產品類型 | 夾式延伸計2002-2 | |
|---|---|---|
| 產品編號 | 10422071 | |
| 測量系統 | 雙面應變計系統 | |
| 起始標距 | 20 | mm |
| 可修改為 | 10 | mm |
| 測量行程 | ||
| 拉伸 | 2 | mm |
| 壓縮 | 1 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 測量值解析度 | 取決於電子測量控制系統，請參見電子測量控制系統解析度 | |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 重量 | 70 | g |
| 安裝高度 | 24 | mm |
| 感測器數量 | 2 | |
| 輸出訊號類型 | 單獨訊號 | |
| 原廠校正 | 21 | °C |
| 環境溫度 | -50 ...+200 | °C |
- 需要2個USC或DCSC模組
| 產品類型 | 夾式延伸計2002-2 | |
|---|---|---|
| 產品編號 | 10422071 | |
| 測量系統 | 雙面應變計系統 | |
| 起始標距 | 20 | mm |
| 可修改為 | 10 | mm |
| 測量行程 | ||
| 拉伸 | 2 | mm |
| 壓縮 | 1 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 測量值解析度 | 取決於電子測量控制系統，請參見電子測量控制系統解析度 | |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 重量 | 70 | g |
| 安裝高度 | 24 | mm |
| 感測器數量 | 2 | |
| 輸出訊號類型 | 單獨訊號 | |
| 原廠校正 | 21 | °C |
| 環境溫度 | -50 ...+200 | °C |
- 需要2個USC或DCSC模組
| Description敘述 | Value價值 | |
|---|---|---|
| 產品類型 | 應變計長度5 | |
| 產品編號 | 0568931 | |
| 測量系統 | 雙面應變計系統 | |
| 起始標距 | 10 | mm |
| 可修改為 | - | mm |
| 測量行程 | ||
| 拉伸 | 1.5 | mm |
| 壓縮 | 1.5 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 重量 | 70 | g |
| 安裝高度 | 14 | mm |
| 感測器數量 | 2 | |
| 輸出訊號類型 | 單獨訊號 | |
| 環境溫度 | -50 ...+200 | °C |
| 原廠校正 | 21 | °C |
- 需要2個USC或DCSC模組
| Description敘述 | Value價值 | |
|---|---|---|
| 產品類型 | 應變計長度4 | |
| 產品編號 | 057811 | |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 原廠校正 | 21 | °C |
| 測量系統 | 雙面應變計系統 | |
| 起始標距 | 20 | mm |
| 可修改為 | 10 | mm |
| 測量行程 | ||
| 拉伸 | 2 | mm |
| 壓縮 | 1 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 安裝高度 | 24 | mm |
| 感測器數量 | 2 | |
| 輸出訊號類型 | 平均值 | |
| 環境溫度 | -50 ...+200 | °C |
| 重量 | 70 | g |
| Description敘述 | Value價值 | |
|---|---|---|
| 產品類型 | 應變計長度3 | |
| 產品編號 | 057810 | |
| 測量系統 | 單面應變計系統 | |
| 起始標距 | 20 | mm |
| 可修改為 | 10 | mm |
| 測量行程 | ||
| 拉伸 | 2 | mm |
| 壓縮 | 1 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 重量 | 45 / 70 | g |
| 安裝高度 | 24 | mm |
| 感測器數量 | 1 | |
| 輸出訊號類型 | 單獨訊號 | |
| 環境溫度 | -50 ...+200 | °C |
| 原廠校正 | 21 | °C |
