力传感器
1,2,5,4,5,6,7,8,3,1,4,12,2,14,15,16,17,18,19,20
| Xforce | 精度P | 高精度HP | 高精度HP+ 1 | K | K+ 1 | 大载荷 | 动态2 |
|---|---|---|---|---|---|---|---|
| 标称力 Fnom |
5 N至150 kN | 5 N至10 kN | 5 N至10 kN | 10 kN至250 kN | 10 kN至250 kN | 330 kN至2500 kN | 1 kN至1000 kN |
| 精度等级1（从Fnom的x %起） | 0.4% | 0.2% | 0.1% | 0.2% | 0.1% | 从Fnom的0.2%起 | 从Fnom的0.4%起 |
| 精度等级 0.5 | 2% | 1% | 0.1% | 1% | 0.1% | 从Fnom的1%起 | 从Fnom的1%起 |
| 应用 | 准静态 | 准静态 | 准静态 | 准静态 | 准静态 | 准静态 | 准静态试验和疲劳试验 |
1高精度力传感器具有更宽的测量范围（在此范围内标定有效）。
2Xforce动态力传感器配备了一个集成加速度计（从5 kN起）。
配备载荷分流单元的Xforce负荷测量系统
配备载荷分流单元的力传感器特别适用于以下情况：
- 以高试验速度进行测试，因为这里存在可能的风险，即设定的力限值反应不够快。
- 测试时试验工具之间的距离很小或行程距离很短；因此，也特别适合于弹簧和部件测试。
在压缩方向测试时，Xforce HP力传感器由机械过载保护和一个集成的载荷分流单元保护。
- 在机械过载保护的情况下，机械挡块会在达到力传感器的最大允许极限力之前将其阻止。这可以防止因过载可能导致的对力传感器的任何损坏。
- 这个集成的载荷分流单元可保护整个试验装置：从120+6/-4% Fnom力阈值开始，现有力会传递到多个弹簧上。因此，整个测试装置会对载荷进行分流。此旁路加载单元可防止传感器中可能导致过载甚至破坏的力的增加。
使用力传感器的试验机示例
力传感器的下载
力传感器的精度
Xforce力传感器的优势及特点
常见问题
力传感器
力传感器如何工作？
力传感器

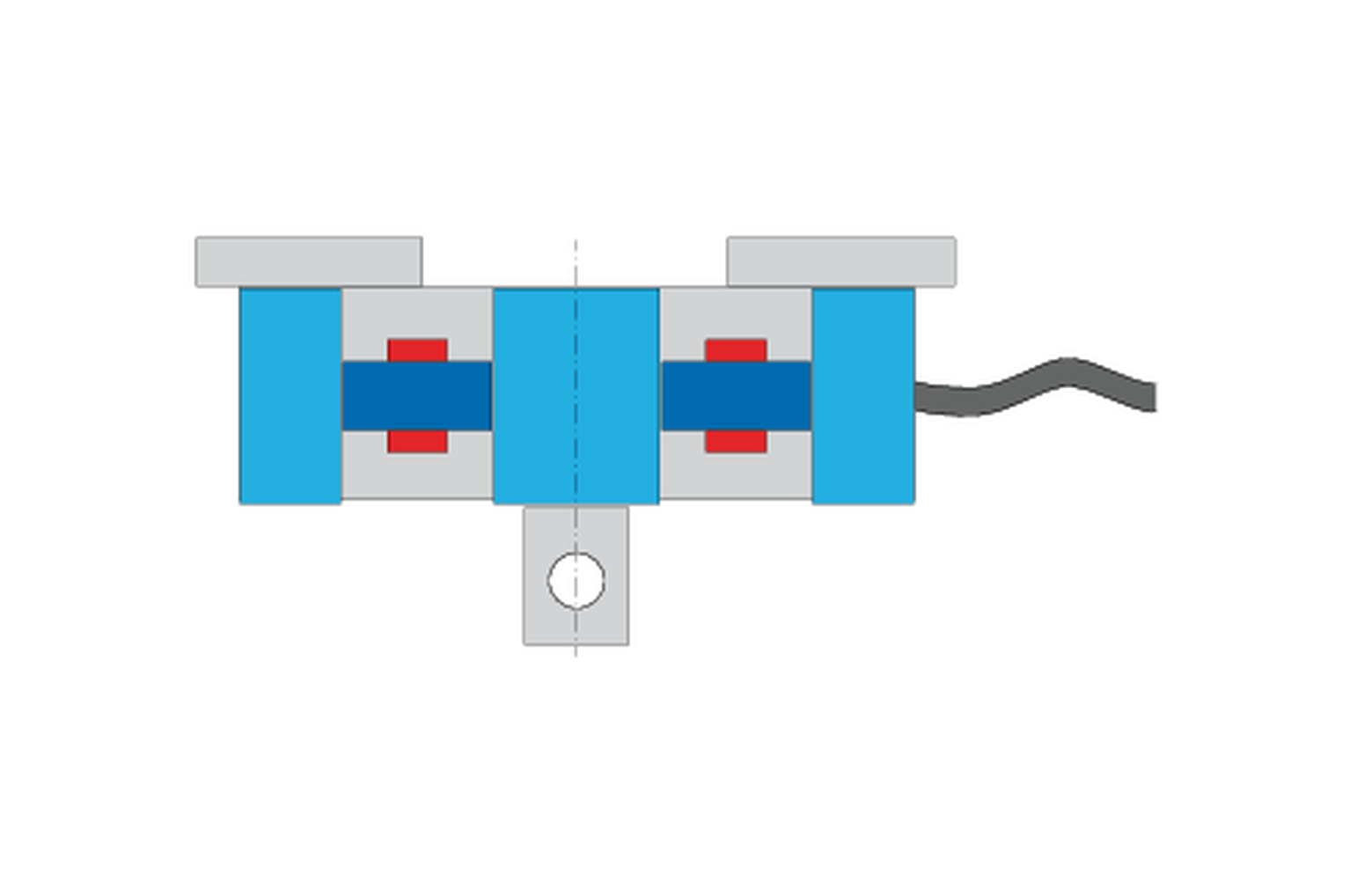

力传感器的工作原理是一个机械变形元件，应变片以测量电桥的形式连接到该元件上。对力传感器施加力时，与应变片相连的机械元件就会发生弹性变形。机械伸长和压缩形式的变形会使应变片伸长或压缩。这种与应变相关（因此与力成正比）的电阻变化通过电子测量控制系统转换为测量信号并进行处理。
力传感器能做什么？
力传感器
力传感器将拉伸、压缩或扭转所引起的力转换成可以测量、读取和记录的电信号。
力传感器由什么组成？
力传感器
力传感器的主要部件是一个机械变形元件，与应变片相连。
应变片如何工作？
力传感器
应变片是一种传感器，可测量由电阻变化引起的变形。在材料测试中，将应变片应用于力传感器中。
力传感器测量的是什么？
力传感器
力传感器用于测量作用在传感器上的力。其用于测定压缩力或拉伸力，同时也适用于动态试验任务。
应变片，双轴
DMS Breite
2002-2型
应变片长度5
应变片长度4
应变片长度3
| 型號 | 雙軸2501-2夾式延伸計 | |
|---|---|---|
| 項目編號 | 10449601 | |
| 測量系統 | 雙面應變計系統 | |
| 測量行程 | ||
| 拉伸 | 1.2 | mm |
| 壓縮 | 0.5 | mm |
| 適用於寬度變化的測量行程 | ±0.5 | mm |
| 起始標距L0 | 25 | mm |
| 試片尺寸 | ||
| 圓柱形試片（Ø） | 最高至38 | mm |
| 平板試片寬度，最大 | 60 | mm |
| 平板試片厚度，最大 | 34 | mm |
| 測量值解析度 | 取決於電子測量控制系統，請參見電子測量控制系統解析度 | |
| 準確度（符合EN ISO 9513標準） | ||
| -55 ...+100 °C | 0.5級 | |
| -70 ...+175 °C | 1級 | |
| 環境溫度 | -70 ...+175 | °C |
| 總高度 | 39 | mm |
| 大約重量 | 200 | g |
| 感測器數量 | 3 | |
| 輸出訊號類型（伸長量） | 平均值 | |
| 輸出訊號類型（寬度變化） | 單一訊號 | |
- 需要2個USC模組
| 產品類型 | 夾式延伸計2002-2 | |
|---|---|---|
| 產品編號 | 10422071 | |
| 測量系統 | 雙面應變計系統 | |
| 起始標距 | 20 | mm |
| 可修改為 | 10 | mm |
| 測量行程 | ||
| 拉伸 | 2 | mm |
| 壓縮 | 1 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 測量值解析度 | 取決於電子測量控制系統，請參見電子測量控制系統解析度 | |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 重量 | 70 | g |
| 安裝高度 | 24 | mm |
| 感測器數量 | 2 | |
| 輸出訊號類型 | 單獨訊號 | |
| 原廠校正 | 21 | °C |
| 環境溫度 | -50 ...+200 | °C |
- 需要2個USC或DCSC模組
| 產品類型 | 夾式延伸計2002-2 | |
|---|---|---|
| 產品編號 | 10422071 | |
| 測量系統 | 雙面應變計系統 | |
| 起始標距 | 20 | mm |
| 可修改為 | 10 | mm |
| 測量行程 | ||
| 拉伸 | 2 | mm |
| 壓縮 | 1 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 測量值解析度 | 取決於電子測量控制系統，請參見電子測量控制系統解析度 | |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 重量 | 70 | g |
| 安裝高度 | 24 | mm |
| 感測器數量 | 2 | |
| 輸出訊號類型 | 單獨訊號 | |
| 原廠校正 | 21 | °C |
| 環境溫度 | -50 ...+200 | °C |
- 需要2個USC或DCSC模組
| Description敘述 | Value價值 | |
|---|---|---|
| 產品類型 | 應變計長度5 | |
| 產品編號 | 0568931 | |
| 測量系統 | 雙面應變計系統 | |
| 起始標距 | 10 | mm |
| 可修改為 | - | mm |
| 測量行程 | ||
| 拉伸 | 1.5 | mm |
| 壓縮 | 1.5 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 重量 | 70 | g |
| 安裝高度 | 14 | mm |
| 感測器數量 | 2 | |
| 輸出訊號類型 | 單獨訊號 | |
| 環境溫度 | -50 ...+200 | °C |
| 原廠校正 | 21 | °C |
- 需要2個USC或DCSC模組
| Description敘述 | Value價值 | |
|---|---|---|
| 產品類型 | 應變計長度4 | |
| 產品編號 | 057811 | |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 原廠校正 | 21 | °C |
| 測量系統 | 雙面應變計系統 | |
| 起始標距 | 20 | mm |
| 可修改為 | 10 | mm |
| 測量行程 | ||
| 拉伸 | 2 | mm |
| 壓縮 | 1 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 安裝高度 | 24 | mm |
| 感測器數量 | 2 | |
| 輸出訊號類型 | 平均值 | |
| 環境溫度 | -50 ...+200 | °C |
| 重量 | 70 | g |
| Description敘述 | Value價值 | |
|---|---|---|
| 產品類型 | 應變計長度3 | |
| 產品編號 | 057810 | |
| 測量系統 | 單面應變計系統 | |
| 起始標距 | 20 | mm |
| 可修改為 | 10 | mm |
| 測量行程 | ||
| 拉伸 | 2 | mm |
| 壓縮 | 1 | mm |
| 最大試樣尺寸 | ||
| 圓形試樣，Ø | 25 | mm |
| 扁平試樣（d x w） | 25 x 25 | mm |
| 最小試樣尺寸 | ||
| 圓形試樣，Ø | 1 | mm |
| 扁平試樣（d x w） | 1 x 1 | mm |
| 準確度符合EN ISO 9513標準 | 等級0.5 | |
| 重量 | 45 / 70 | g |
| 安裝高度 | 24 | mm |
| 感測器數量 | 1 | |
| 輸出訊號類型 | 單獨訊號 | |
| 環境溫度 | -50 ...+200 | °C |
| 原廠校正 | 21 | °C |
